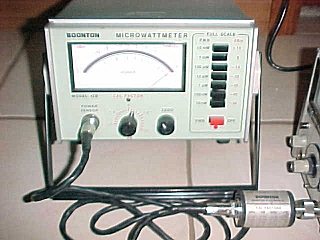

1) Le Power meter / Milliwattmètre Boonton
42B: (10 MHz - 18 GHz)
Source de l'article Voilelect avec l'autorisation de l'auteur
La sonde se
démonte avec une très grande facilité. Il est difficile de faire un montage plus
rustique.La fixation des résistances de charge est très étonnante pour du 18
GHz. Le point relais sur lequel
arrive la 220 ohm de départ (marquée 10 kohms sur le schéma) est le condensateur
de découplage 1 nF.
Remarquez la
résistance série de linéarisation 180 ohms soudée au contact de la diode. Si
l’on ne regarde pas avec soin, on confond ce barreau gris avec le fil de la
diode !Le corps verre mesure 2 mm de diamètre et 4 mm de
long.Du condensateur central
partent les deux 100 ohms rouges. Les diodes sont entourées par un
autocollant Kapton cuivré frippé et décollé (il était ainsi à l'ouverture).Elles sont soudées le plus court possible.
Comment réparer ? Je cherche à
récupérer deux diodes appairées qui pourraient passer de
10 MHz à 18 GHz.Evidement la courbe d’étalonnage sera perdue, mais elle est
facile à reconstituer avec de la patience.J'ai testé les BAT 1503, elles marchent parfaitemment en
bas de bande, mais impossible de linéariser jusqu'à 18 GHz

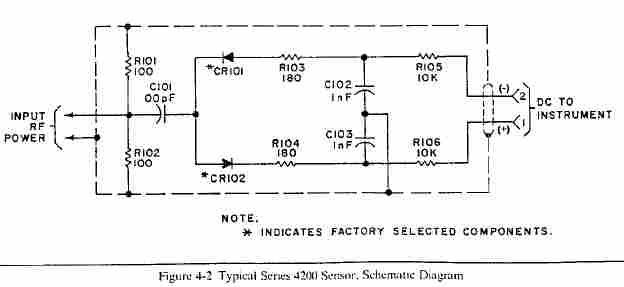

Le schéma d’origine:
Les Boonton comparés à la concurrence, en particulier HP
435
Les sondes sont compatibles entre les
vieux modèles analogiques et les récents logiques. Chez HP, il y a une grande
diversité de sondes à diodes et thermistances.
Les diverses sondes sont
identiques, la puissance annoncée dépend d’un atténuateur fixe, installé en tête
de sonde. La sonde de base sans atténuateur est une 0 dBm (1 mW).
Sur la face arrière, une sortie tension recopie la position de l’aiguille.
Autrefois destinée aux tables traçantes, cette sortie est très pratique pour
alimenter une carte d’acquisition à conversion analogique
numérique.
ll
n’y a pas de sortie calibration 0 dBm pour vérifier la sonde sur le 42b, mais
elle existe sur le 4200.
Analogique ou numérique: ?
Un
afficheur à aiguille s’avère inégalable pour un réglage, les mouvements de
l’aiguille sont finement perceptibles. Pour une mesure absolue, comme un
étalonnage des sondes, un afficheur numérique est
irremplaçable.
